Одним из направлений деятельности нашей компании является разработка и производство вакуумных печей. Нами разработана и производится серийная модель печи сопротивления вакуумной горизонтальной ПСВГ "Кеплер-10б". С характеристиками вакуумной печи Вы можете ознакомится ниже.
Сферы применения вакуумной печи "Кеплер-10б":
Печи сопротивления вакуумные горизонтальные ПСВГ предназначены для проведения различных технологических процессов в глубоком вакууме при температуре до 1600 градусов. Печь может применяться в электронной, радиотехнической, авиационной, ракетостроительной и других отраслях промышленности. Основными сферами применения являются технологические процессы отжига, закалки, дегазации и спекания.
Стандартный комплект поставки вакуумной печи "Кеплер-10б":
- Печь;
- Каркас вакуумной системы;
- Вакуумная система;
- Источник тока – силовой трансформатор и тиристорный регулятор;
- Система Автоматического управления;
- Комплект ЗИП;
- Эксплуатационная документация;

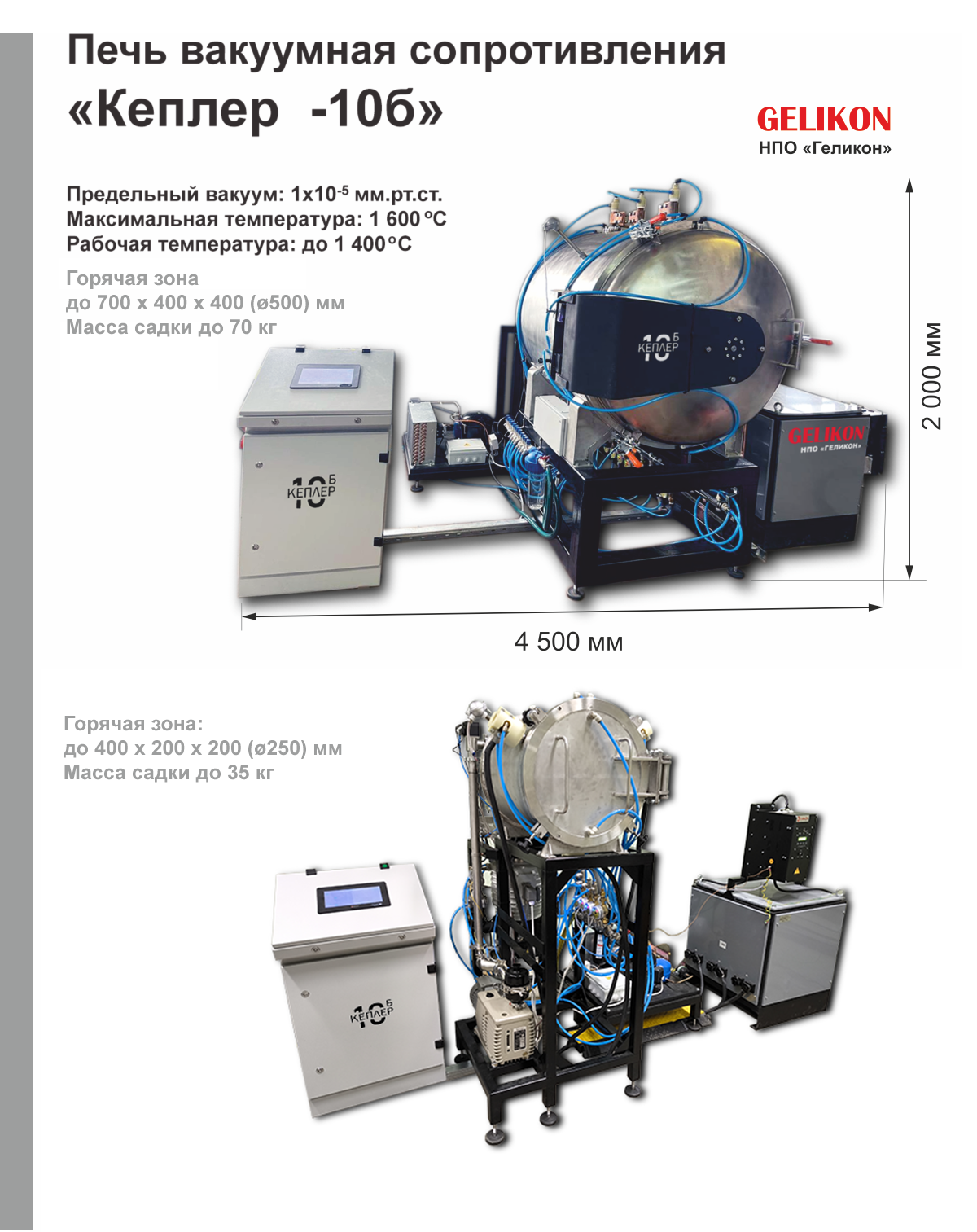

Вакуумная печь "Кеплер-10б" серийно выпускается с горячей зоной двух размеров:
- 400 х 200 х 200 (ø250);
- 700 х 400 х 400 (ø500)
При необходимости мы можем произвести печь с горячей зоной по вашему Техническому заданию.
Описание конструкции и принцип работы вакуумной печи "Кеплер-10б":
Печь оснощается горизонтальной цилиндрической водоохлаждаемой камерой из нержавеющей стали. В камере установлены электронагреватели с тепловой экранной изоляцией из молибдена и нержавеющей стали.
Откачная система печи состоит из коррозионностойкого пластинчато-роторного форвакуумного насоса и высоковакуумного насоса (турбомолекулярного или диффузионного). Запорная арматура выполнена на базе электропневматических клапанов с индикаторами положения. Время достижения рабочего вакуума 5х10-5 мм.рт.ст. не более 5 минут. Вакуумная печь оснащена системой автоматического управления (САУ).
Система водяного охлаждения печи основанна на классической схеме с разделением на семь контуров, каждый из которых контролируется по протоку и температуре. Имеется возможность подключения как к проточной технологической воде предприятия, так и к установке чиллера.

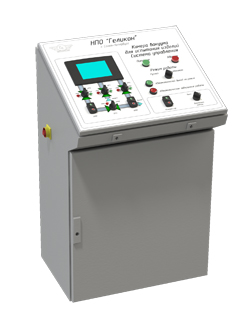

Печь укомплектована трансформатором тока и современным тиристорным регулятором мощности. Интерфейс оператора, а также управление системой происходит с графического сенсорного цветного экрана диагональю 17”. Предусмотрены ручной и автоматический режим управления по заданным алгоритмам с адаптивной системой по поддержанию вакуума при нагреве. САУ позволяет полностью контролировать, регистрировать и архивировать все технологические параметры. Нагревательные тены имеют схему подключения треугольником от понижающего трансформатора с напряжением 24В. Трансформатор питается от тирристорного источника тока с управлением методом пропуска полупериодов.
Основные характеристики вакуумной печи "Кеплер-10б"
| Наименование параметра | Значение |
|---|---|
| Максимальная температура в горячей зоне, ºС | 1600 |
| Рабочая температура в горячей зоне, ºС | 1400 |
| Геометрические размеры горячей зоны, не менее, мм (ДхШхВ) | а. 400 х 200 х 200 (ø250)б. 700 х 400 х 400 (ø500) |
| Предельное остаточное давление без изделия при t=25ºС, мм.рт.ст | 1х10-5 |
| Равномерность температуры в горячей зоне, ºС | ±10 |
| Среда рабочей зоны | вакуум/инертный газ (воздух) |
| Масса садки, не более, кг | а. 35б. 70 |
| Номинальное напряжение питающей сети, В | 380 |
| Номинальная частота тока, Гц | 50 |
| Система управления | автоматическая |
| Система управления нагревателями | тиристорная |
| Охлаждение стенок камеры | водяное |
| Возможность подачи инертного газа | наличие |
| Материал нагревателей/экранов | молибден/молибден |
| Срок службы, лет | 10 |
