Особенности течеискателя "МГТИ-1"
-
Звуковая и световая сигнализация превышения порога отбраковки.
-
Шкала интенсивности и направления изменения концентрации.
-
Линейная шкала индикации с привязкой к установленному порогу.
-
Возможность обнуления фонa с возвратом к абсолютным измерениям.
-
Автоматическая коррекция фона при его уменьшении.
-
Простота и легкость управления.
Галогенный течеискатель "МГТИ-1" предназначен для неразрушающего контроля герметичности различных изделий и систем, допускающих заполнение внутренней полости электроотрицательным газом (хладоном, фреоном).

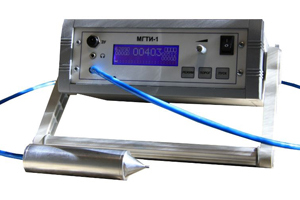

Течеискатель "МГТИ-1" является переносным прибором с графическим индикатором и принудительной подачей контролируемой пробы газа при помощи встроенного микрокомпрессора.
"МГТИ-1" является течеискателем обеспечивающим контроль герметичности методом щупа. "МГТИ-1" предназначен для поиска, локализации и измерения концентрации фреона (калибровка течеискателя производится по фреону марки R-22, химическая формула CHCLF2 – дифторхлорметан).
Основной областью применения течеискателя "МГТИ-1" является обнаружение мест нарушения герметичности оболочек кабелей, трубопроводов и иных объектов по ореолам рассеяния галогеносодержащих газов (электроотрицательных газов), специально вводимых в состав газового наполнения проверяемых объектов. Так же применяется для обнаружения течей в больших объектах, нефте-газохранилищах и пр. "МГТИ-1" снабжен автономным источником питания и является переносным. Обнаружение течи сопровождается звуковыми, световыми и графическими сигналами.
Галогенный течеискатель "МГТИ-1", как и его предшественник течеискатель "БГТИ-7/1" снабжен автономными источниками электропитания и может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе.
Течеискатель "МГТИ-1" изготовлен в климатическом исполнении УХЛ 4.2 по ГОСТ 15150 и предназначен для эксплуатации при температуре окружающего воздуха от +10 до +40ºС, атмосферном давлении от 84,0 до 106,7 кПа и относительной влажности воздуха до 98% при температуре 25ºС.
Комплект поставки течеискателя "МГТИ-1"и течеискателя "МГТИ-1"
|
Наименование |
Обозначение |
Кол-во, шт |
Примечание |
|---|---|---|---|
|
Течеискатель |
ГТКБ.421590.001 |
1 |
|
|
Зарядное устройство |
|
1 |
|
|
Контрольная течь «Галот-1» |
|
1 |
ОАО «НИИТФА» г.Саранск |
|
Паспорт |
ГТКБ.421590.001 ПС |
1 |
|
|
Руководство по эксплуатации автоматического зарядного устройства |
|
1 |
|
|
Кейс для транспортировки |
|
1 |
|
|
Свидетельство о поверке галогенной течи |
|
1 |
|
Технические характеристики течеискателя «МГТИ-1»
|
Наименование |
Единица |
|---|---|
|
Диапазон индикации концентрации, ppm |
1-30000 (1-6000) |
|
Предельная чувствительность по потоку, м3 Па/сек (г/год) |
1,6х10-7 (0,4) |
|
Ступень квантования, ppm |
0,1 |
|
Время реакции на наличие пробного газа, сек, не более |
2-3 |
|
Время готовности после включения (прогрев), мин, не более |
1 |
|
Напряжение питания |
12 В постоянного тока |
|
Потребляемая мощность, Вт, не более |
3,6 |
|
Время непрерывной работы, час., не менее |
8 |
|
Масса прибора (в упаковке), кг, не более: |
5,3 |
|
- течеискателя |
3,2 |
|
- зарядного устройства |
0,32 |
|
Производительность микронасоса, л/мин, не менее |
0,16 |
|
Длина тракта пробозабора, м, не менее |
1,2 |
|
Габаритные размеры течеискателя, мм, не более: |
|
|
- в упаковке |
430х330х50 |
|
- течеискателя |
270х85х270 |
|
- блока датчика |
135х30 |
|
- зарядного устройства |
80х50х75 |
