Система предварительной опрессовки объектов контроля - важная часть комплексного решения по контролю герметичности.

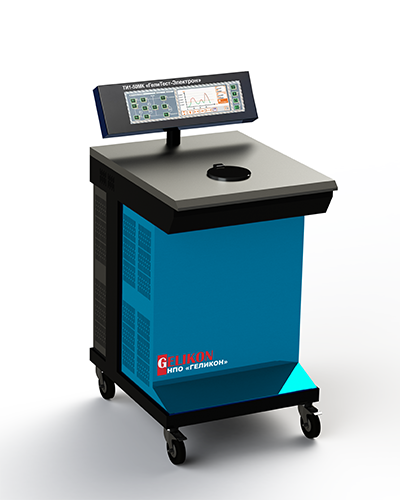

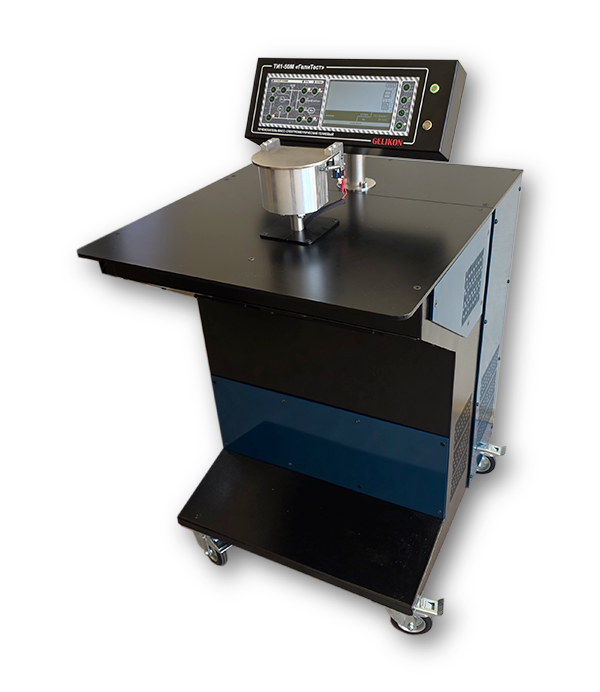

Гелиевый течеискатель ТИ1-50МК «ГелиТест-Электрон» — промышленное оборудование производства НПО «Геликон» для высокочувствительного контроля герметичности малогабаритных капсулированных изделий, электронных компонентов и герметичных корпусов.
Прибор предназначен для применения в микроэлектронике, электронной промышленности, производстве медицинской техники и других отраслях, где необходим надёжный контроль герметичности изделий.
Течеискатель обеспечивает проведение до 350 циклов контроля в час, поддерживает различные методы испытаний и может комплектоваться дополнительной оснасткой под требования технологического процесса заказчика.
Купить гелиевый течеискатель ТИ1-50МК "ГелиТест-Электрон"
НПО «Геликон» разрабатывает и производит гелиевые течеискатели ТИ1-50МК «ГелиТест-Электрон», а также оборудование для организации участков контроля герметичности.
Для получения коммерческого предложения направьте запрос с указанием типа контролируемых изделий, требований к чувствительности и предполагаемой производительности участка.
Цена течеискателя ТИ1-50МК предоставляется по запросу и зависит от согласованной комплектации и дополнительных опций. Условия изготовления и поставки уточняются индивидуально.
Течеискатель гелиевый ТИ1-50МК "ГелиТест-Электрон"- современный отечественный аналог гелиевого течеискателя Pfeiffer Vacuum ASM 1002.
Конструктивные особенности течеискателя
Течеискатель ТИ1-50МК «ГелиТест-Электрон» оснащен форвакуумными насосами высокой производительности. Мощные насосы обеспечивают высокую скорость проверки изделий на герметичность.
В конструкцию течеискателя включена система подачи чистого газа для принудительной вентиляции вакуумной системы. Система подачи чистого газа и мощная откачная система позволяют эффективно "бороться" с гелиевым фоном в вакуумной системе течеискателя. Такое техническое решение необходимо при работе течеискателя в условиях повышенного гелиевого фона, что часто возникает при крупносерийном производстве.
С помощью дополнительной оснастки из комплекта поставки течеискателя ТИ1-50МК "ГелиТест-Электрон", оператор может проводить контроль герметичность изделий методом обдува или методом щупа, подключив к течеискателю щуп "FlexyProbe" (подробнее о методах контроля герметичности...).
Простота и доступность технического обслуживания
Большинство узлов и компонентов течеискателя ТИ1-50МК «ГелиТест-Электрон» НПО «Геликон» разрабатывает и производит самостоятельно. Значительная их часть всегда есть на складе, т.к. это необходимо для серийного производства. Такой подход позволяет проводить ремонт, обслуживание и модернизацию течеискателей в короткие сроки и по доступной цене.
Гибкость и универсальность
Заказчикам ТИ1-50МК «ГелиТест-Электрон» доступны следующие дополнительные услуги и опции:
- интеграция течеискателя в системы управления разных типов;
- разработка специализированного программного обеспечения для регистрации параметров и результатов испытаний на независимые АСУ ТП;
- оснащение течеискателя внешним электронным самописцем;
- разработка дополнительной оснастки (арматура, вакуумные камеры) под требования технологических процессов Заказчика;
- разработка и производство систем опрессовки.
Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Входной фланец | Камера вакуумная/KF(NW)25 |
| Методы испытаний |
|
| Рабочий газ | Гелий 4 (4He) |
| Минимально регистрируемый поток (метод вакуумной камеры) |
1х10-12 м3Па/с |
| Минимально регистрируемый поток (метод щупа) |
1х10-8 м3Па/с |
| Количество циклов контроля в час, не менее |
350 циклов |
| Уровень шума, не более |
65 дБ |
| Скорость форвакуумной откачки | В зависимости от установленных ФВН |
| Электропитание | 220В, 50 Гц |
| Потребляемая мощность | 1,5 кВт |
| Максимальное рабочее давление на входе | 500 Па |
| Время готовности к работе после включения | 5 минут |
| Интерфейсы | аналоговый/цифровой |
| Условия эксплуатации по УХЛ 4.2 | +10…+35°С |
| Габаритные размеры | 650х920х1250мм |
| Масса прибора, не более |
150 кг |
Внимание! Технические характеристики течеискателя могут отличаться от заявленных на сайте. Это вызвано постоянной доработкой прибора (для улучшения его потребительских качеств) и наличием доступных в данный момент комплектующих. Актуальные характеристики уточняйте у наших менеджеров.
